Popis
Použití jednotlivých vodičů
Pro připojení senzoru BLTouch je nutné použít pět pinů, rozdělených do dvou konektorů:
- Oranžový vodič : I / O pin pro ovládání (PWM nebo softwarový PWM)
- Červený vodič : 5V napájení
- Hnědý vodič : GND
- Bílý vodič : pin I / O až Z min (koncová zarážka / sonda Z)
- Černý vodič : GND

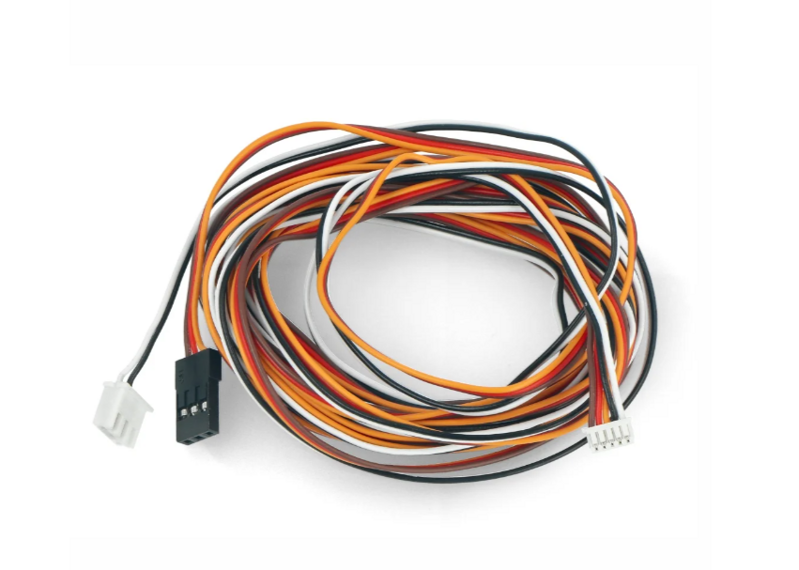

Specifikace kabelu SM-XD Antclabs BLTouch
- Účel: Antclabs BLTouch senzor
- Počet pinů: 5
- Typ zástrčky pro připojení k základní desce: Dupont, JST XH
- Délka: 2 m
